Comment installer un interrupteur Livolo ?

Sécurité avant toute intervention

Coupez impérativement le courant au disjoncteur général, puis vérifiez l’absence de tension avec un appareil de mesure approprié. Ne vous contentez pas de placer l’ancien interrupteur en position éteinte.

L’électricité en 230 V présente un danger grave. Si vous ne savez pas identifier les conducteurs ou si votre installation ne correspond pas exactement au schéma du produit, faites intervenir un électricien qualifié.

Avant de commencer

• Vérifiez la référence exacte de votre mécanisme Livolo.
• Utilisez uniquement le schéma correspondant à cette référence.
• Contrôlez si le produit fonctionne avec ou sans neutre.
• Vérifiez la compatibilité et la puissance de la lampe, notamment pour un variateur.
• Prévoyez une boîte d’encastrement adaptée, correctement fixée et suffisamment profonde.
• Retirez la façade en verre avant de fixer ou de démonter le mécanisme.

Comprendre les bornes

Les marquages peuvent varier selon le modèle. Vérifiez toujours ceux qui figurent au dos de votre mécanisme et sur sa notice.

Couleurs en France : le neutre est bleu et la terre vert/jaune. La phase et les retours peuvent employer d’autres couleurs autorisées. Ne vous fiez jamais uniquement à la couleur : identifiez et mesurez chaque conducteur.

1. Interrupteur simple allumage

Ce montage commande un seul circuit d’éclairage depuis un seul point. Sur un modèle sans neutre, la phase arrive généralement sur L et le retour vers la lampe sur L1. Le neutre reste directement relié au luminaire.

2. Interrupteur double allumage

Un interrupteur double commande deux circuits indépendants. La phase alimente le mécanisme sur L, puis les sorties L1 et L2 repartent vers les deux éclairages concernés.

3. Commande va-et-vient

Le va-et-vient permet de commander le même éclairage depuis plusieurs endroits. Le raccordement Livolo dépend de la génération et de la référence des mécanismes : il ne faut pas reproduire automatiquement le câblage d’un va-et-vient mécanique traditionnel.

Important : les mécanismes associés doivent être compatibles entre eux. Vérifiez également quel appareil doit être installé du côté où la lampe est raccordée, notamment lorsqu’un variateur est présent.

4. Interrupteur pour volet roulant

Le moteur reçoit une alimentation et deux commandes distinctes pour la montée et la descente. Ne reliez jamais simultanément les deux sens de rotation. Respectez le schéma du moteur ainsi que celui de l’interrupteur Livolo.

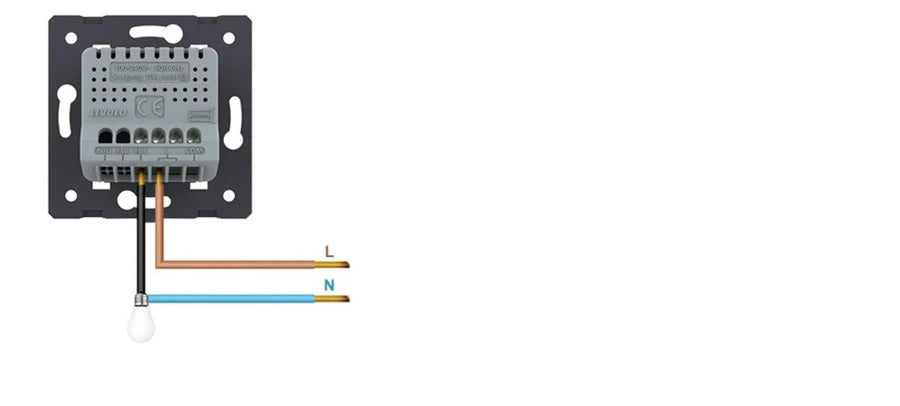

Variateur simple – 1 circuit

Utilisez exclusivement une lampe dimmable compatible et respectez les puissances indiquées sur la fiche du variateur.

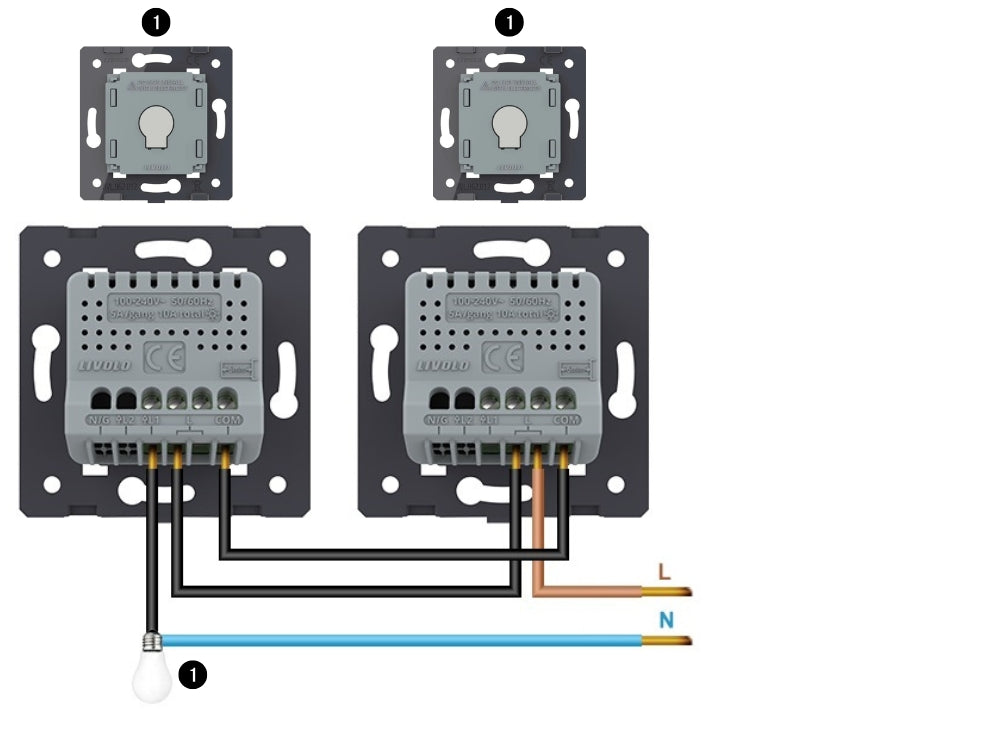

Va-et-vient / variateur – 1 circuit

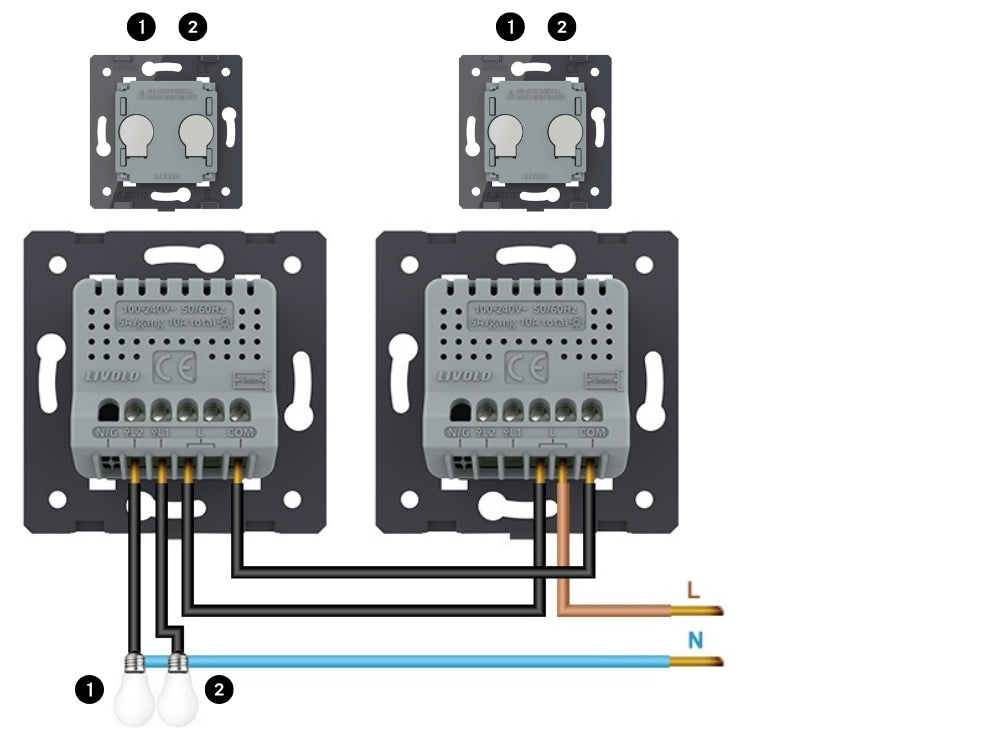

Va-et-vient / variateur – 2 circuits

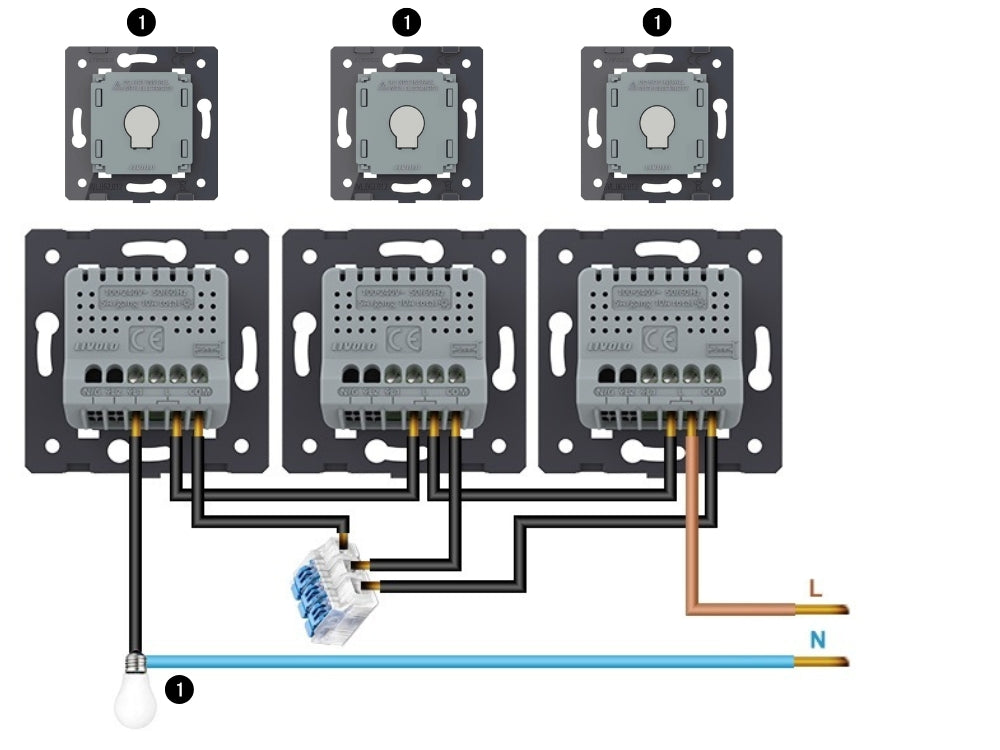

Commande d’un circuit depuis 3 points

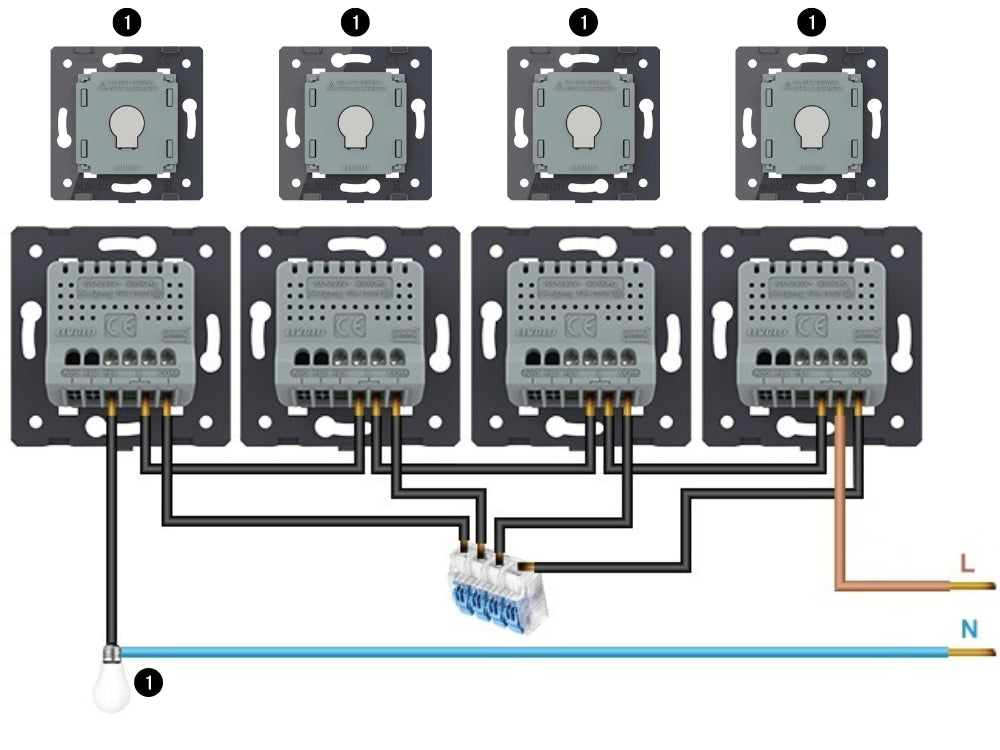

Commande d’un circuit depuis plusieurs points

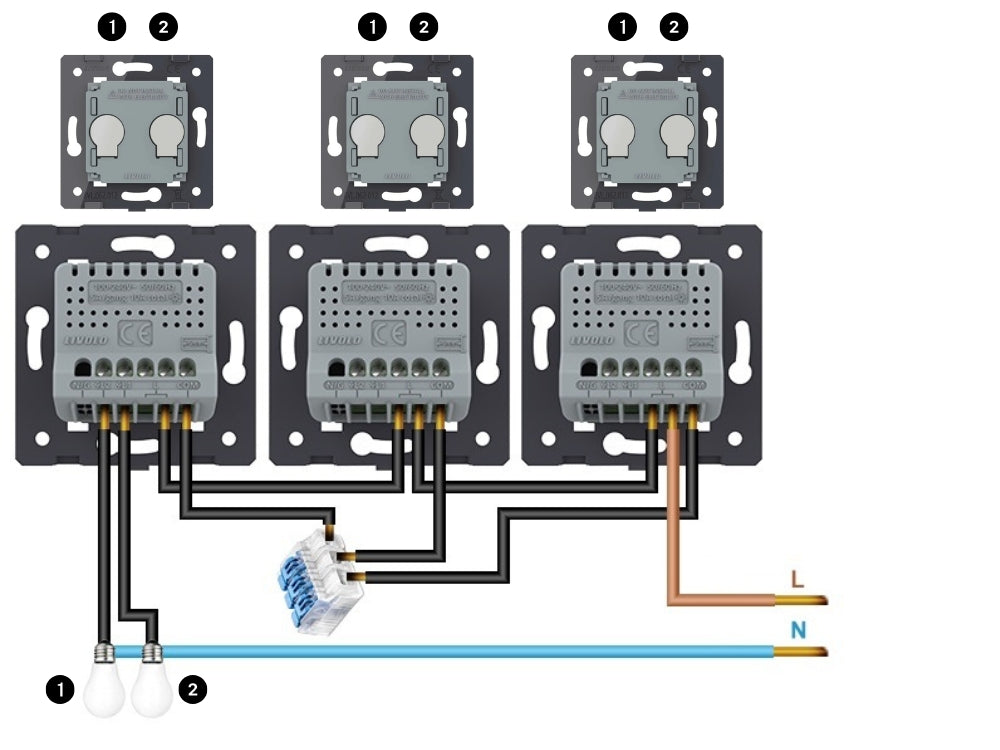

Commande de 2 circuits depuis 3 points

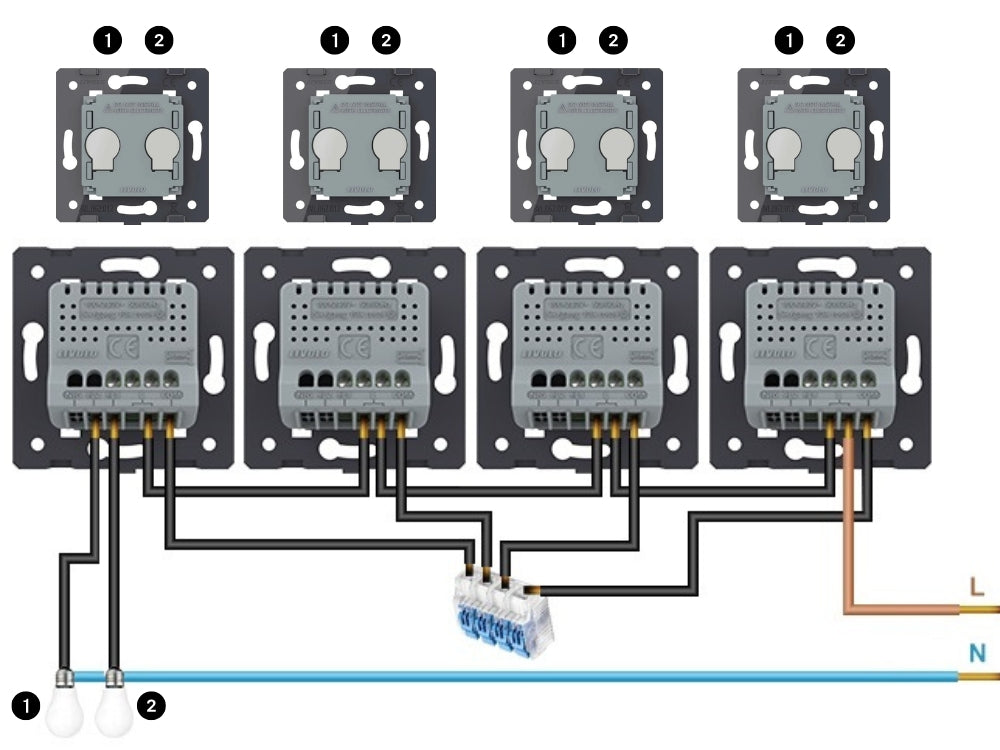

Commande de 2 circuits depuis plusieurs points

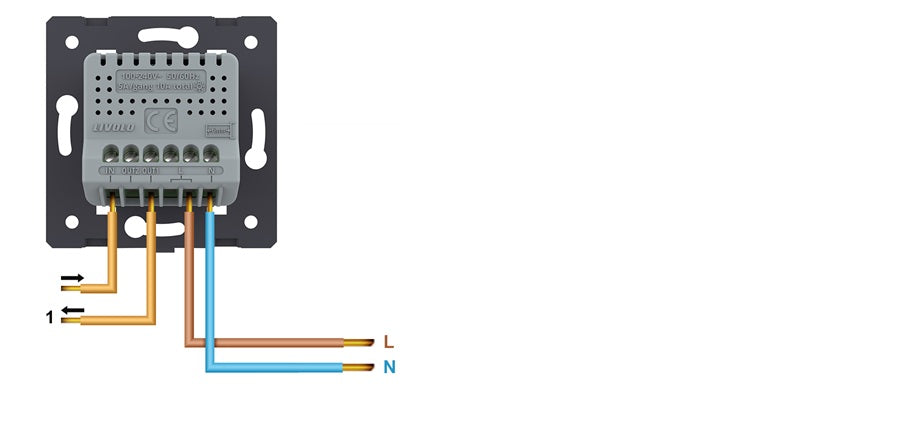

Poussoir simple à contact sec

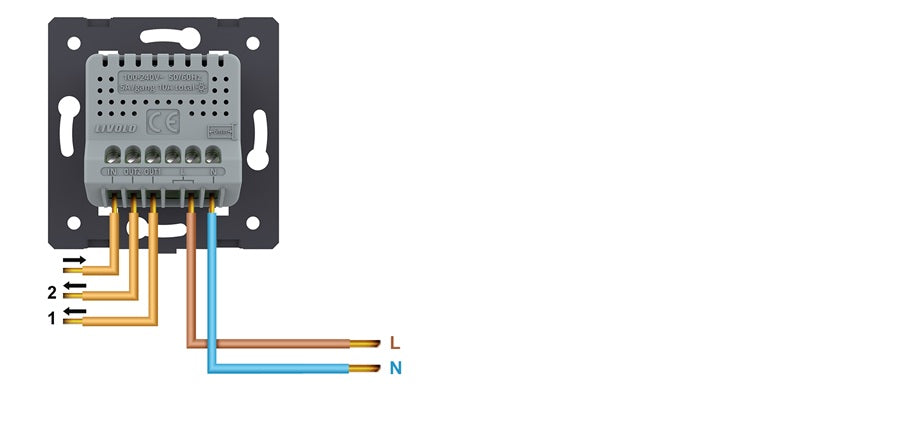

Poussoir double à contacts secs

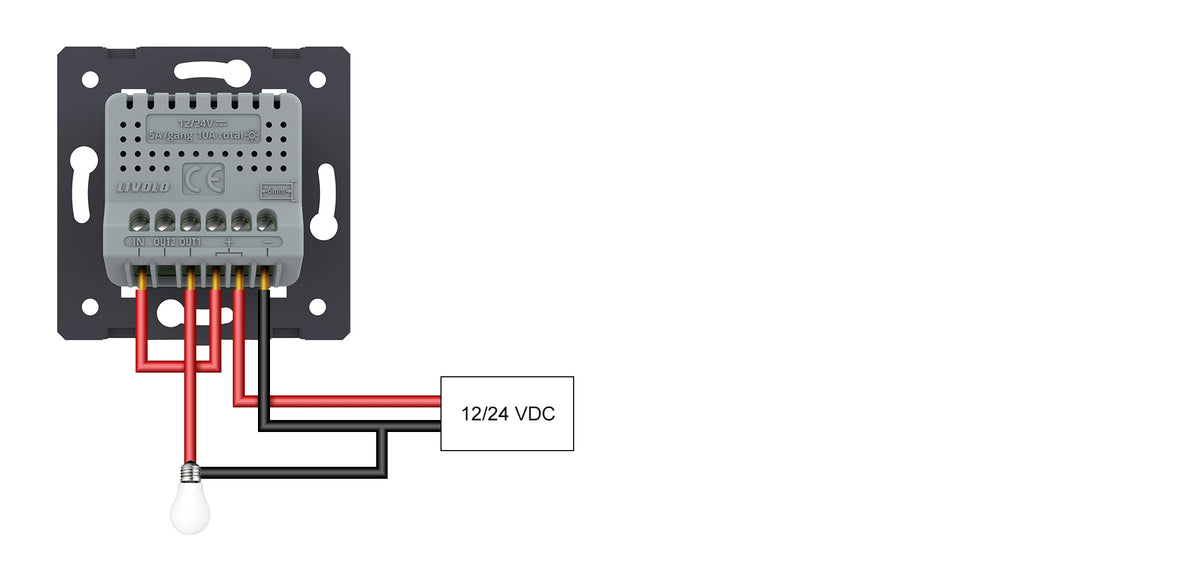

Commande marche/arrêt simple – 12 ou 24 V DC

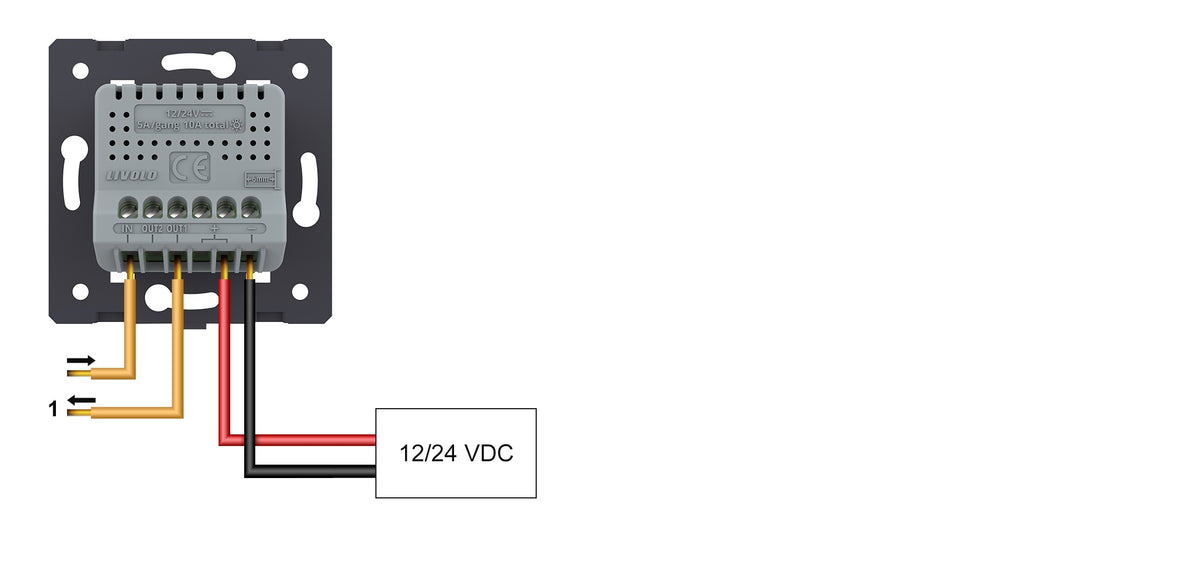

Poussoir simple – 12 ou 24 V DC

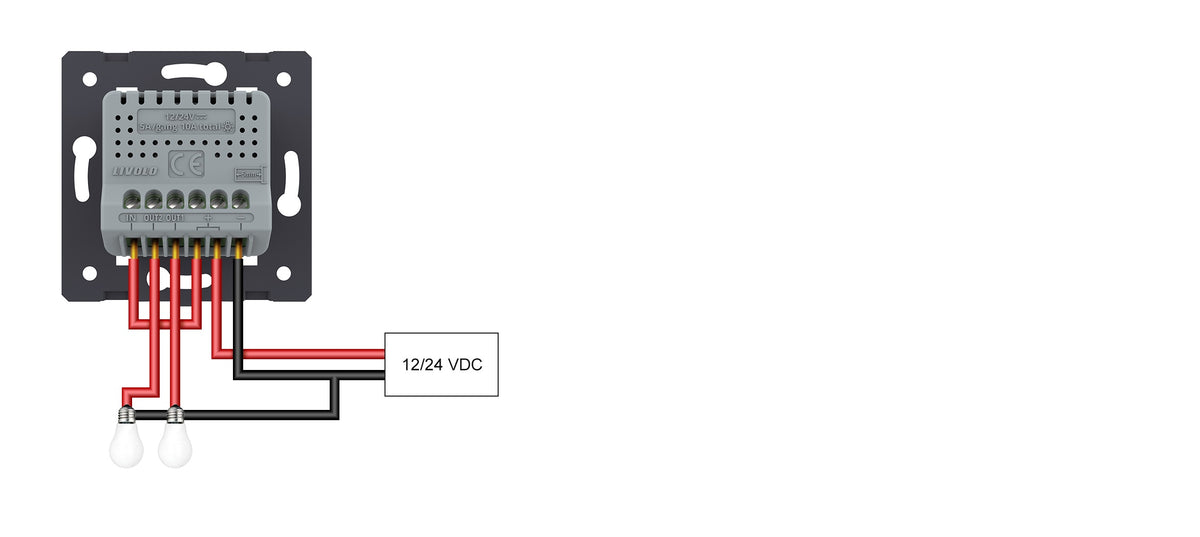

Commande marche/arrêt double – 12 ou 24 V DC

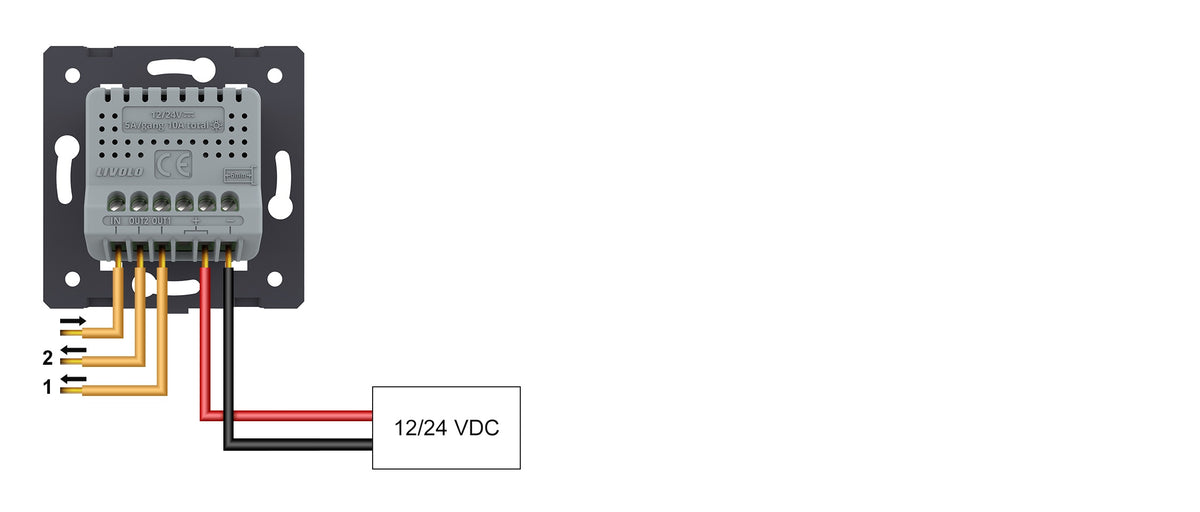

Poussoir double – 12 ou 24 V DC

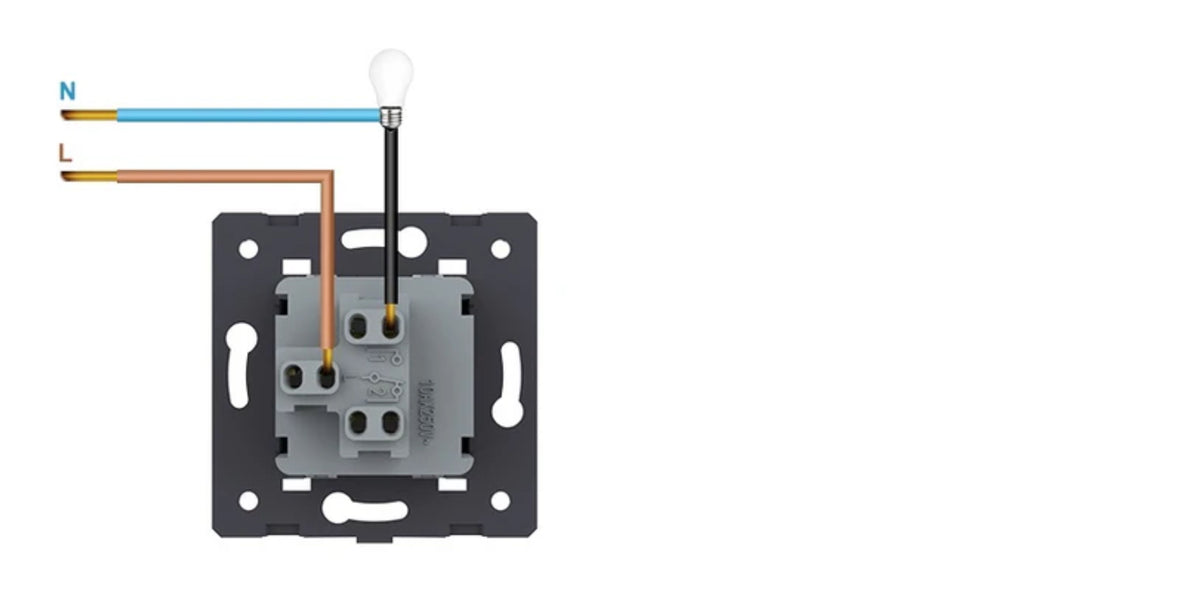

Interrupteur mécanique simple marche/arrêt

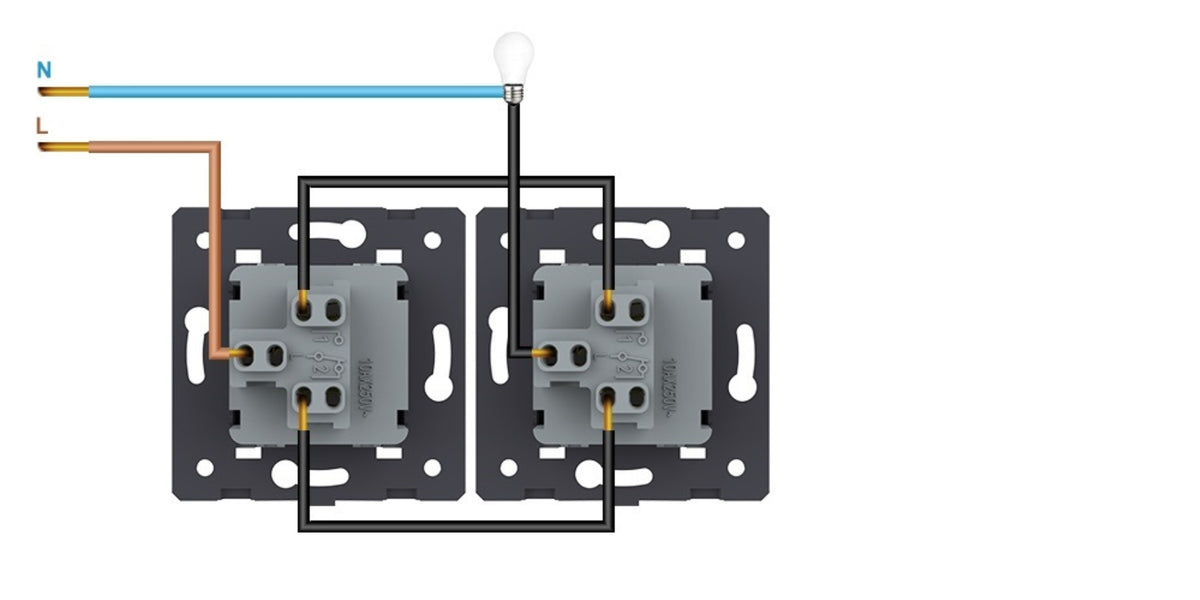

Interrupteur mécanique simple va-et-vient

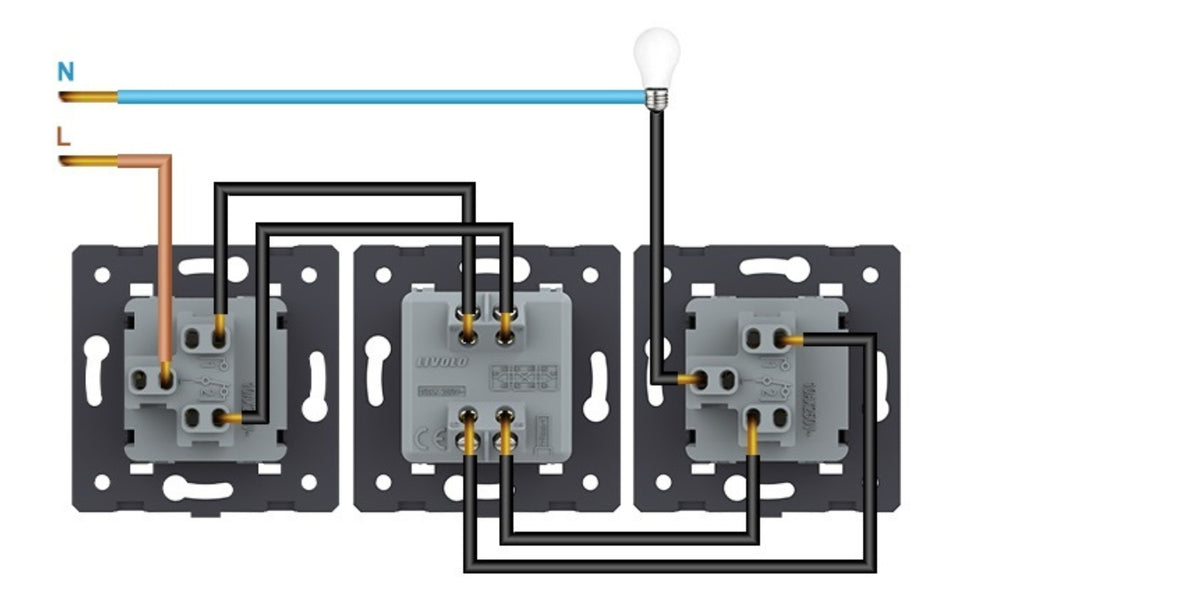

Permutateur mécanique

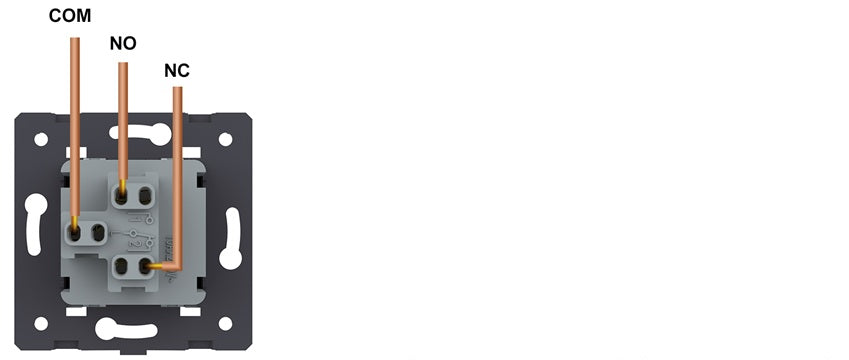

Poussoir mécanique simple

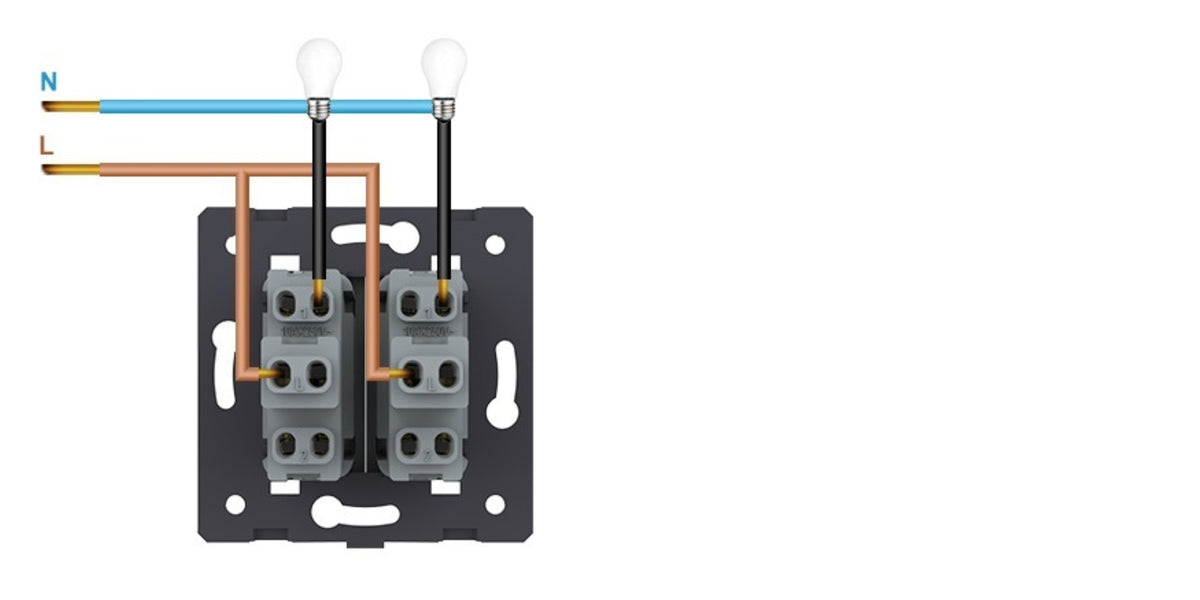

Interrupteur mécanique double marche/arrêt

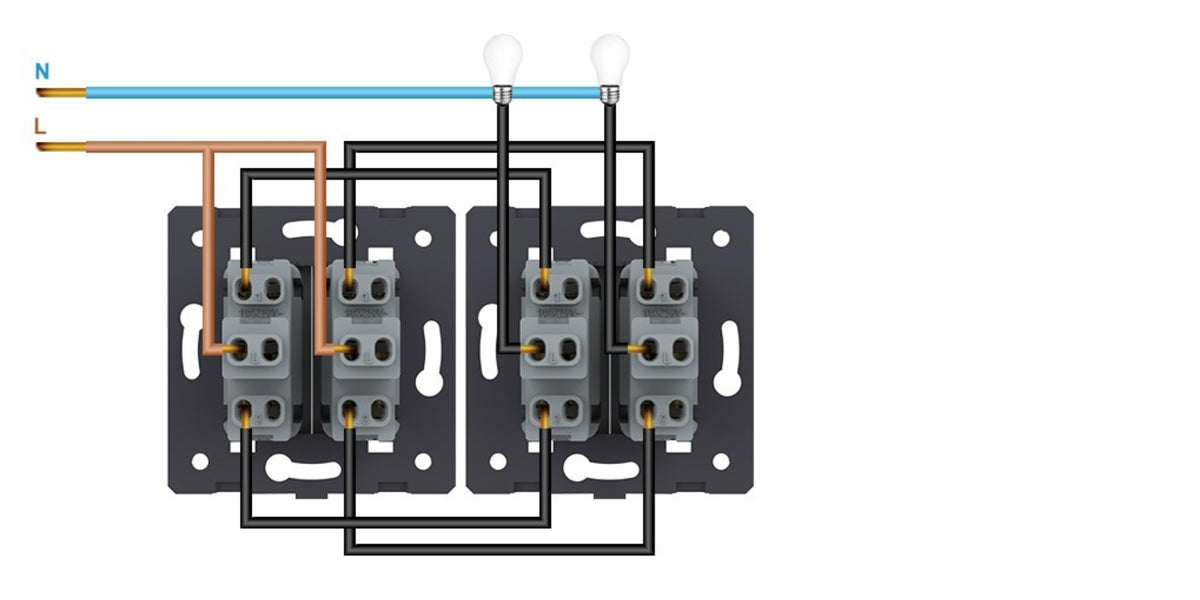

Interrupteur mécanique double va-et-vient

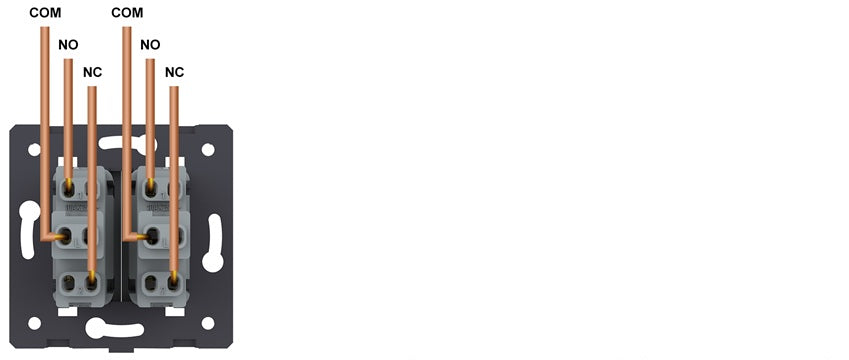

Poussoir mécanique double

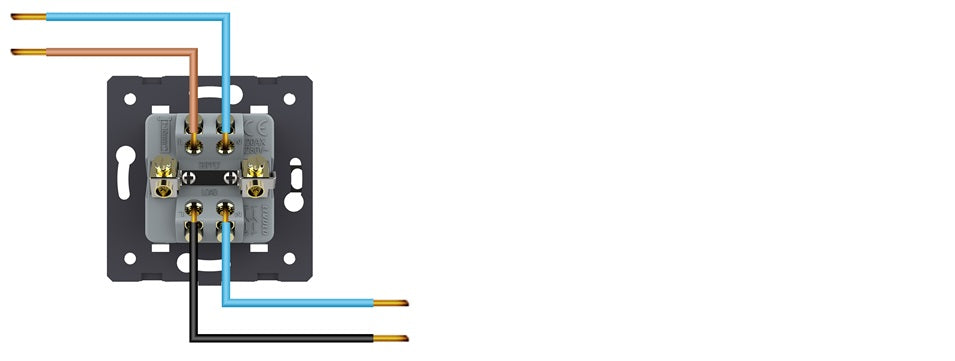

Interrupteur bipolaire 20 A

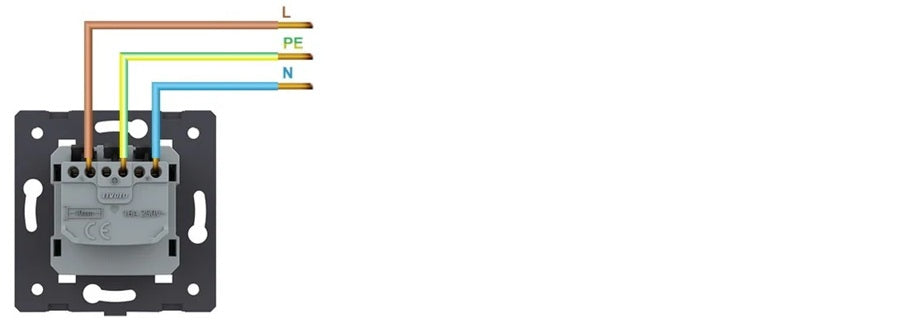

Prise de courant

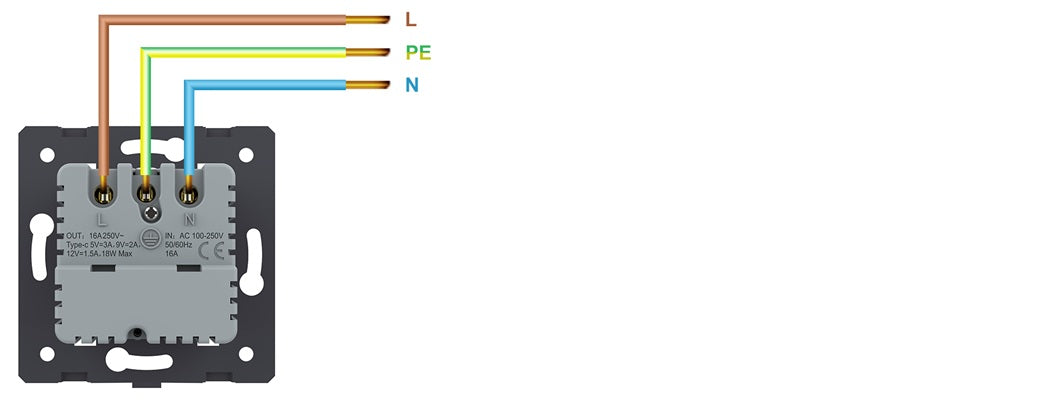

Prise de courant avec USB-C

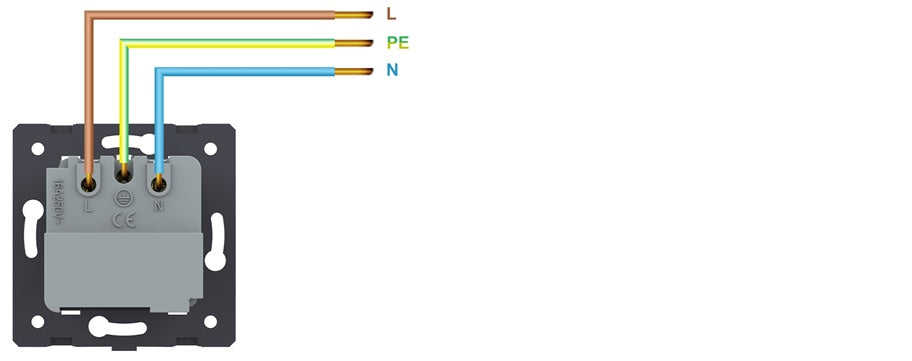

Prise de courant connectée Smart Home

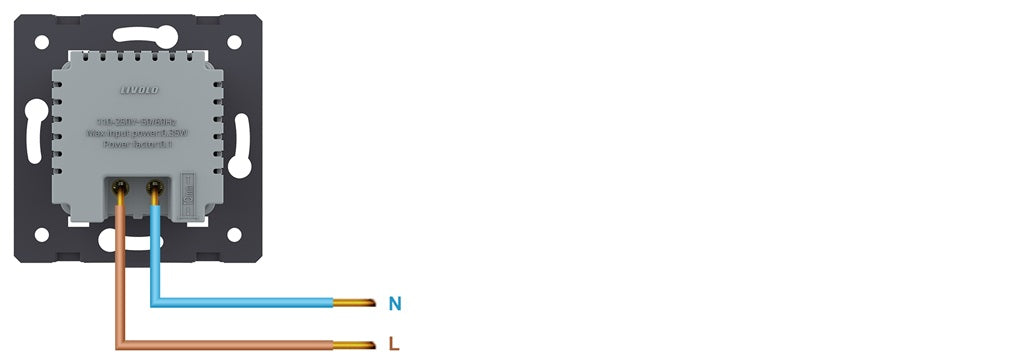

Éclairage mural et modèle avec détecteur

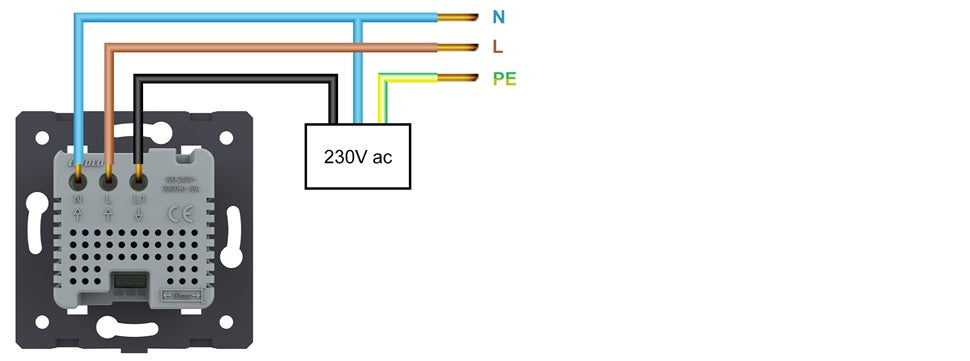

Thermostat pour appareil 230 V

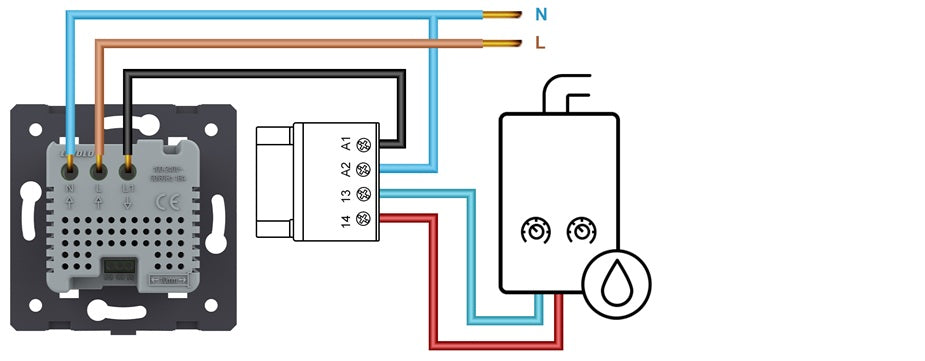

Thermostat pour chaudière avec relais

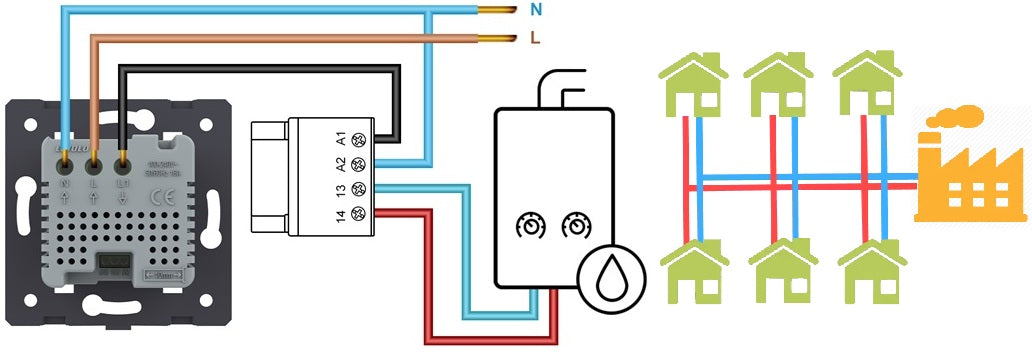

Thermostat pour chauffage collectif / réseau de chaleur

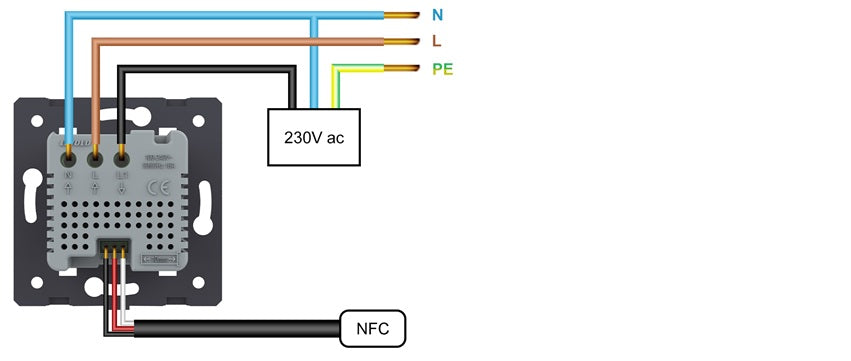

Thermostat pour plancher chauffant électrique

Thermostat avec commande de zone et moteur filaire

Ordre conseillé pour la pose

1. Coupez le courant et contrôlez l’absence de tension.
2. Identifiez les conducteurs et comparez-les au schéma de la référence.
3. Raccordez les fils dans les bornes prévues, sans cuivre apparent.
4. Rangez soigneusement les conducteurs et vissez le mécanisme bien droit.
5. Placez la façade en verre pendant que le courant est toujours coupé.
6. Rétablissez ensuite l’alimentation et attendez quelques secondes avant le premier essai.

La façade tactile doit être posée hors tension afin que le mécanisme puisse effectuer correctement son initialisation lors de la remise sous tension.

Si l’interrupteur ne fonctionne pas

• Recoupez immédiatement le courant avant toute vérification.
• Contrôlez la référence et le schéma utilisés.
• Vérifiez la présence de la phase et le serrage des bornes.
• Vérifiez que la lampe est raccordée et compatible avec le mécanisme.
• Pour un variateur, utilisez uniquement une source lumineuse réellement dimmable et compatible.
• Si la touche ne répond pas, coupez l’alimentation, contrôlez la pose de la façade, puis remettez le courant.
